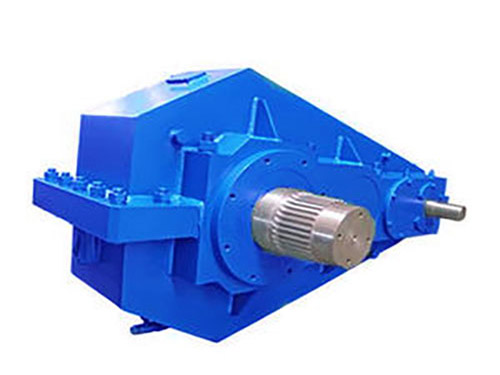

在減速機控制系統中，控制精度（如位置、速度、扭矩的控制誤差）與抗干擾性（抵御電磁、機械、環境干擾的能力）的平衡，核心是通過 “分層防護干擾源 + 優化控制策略 + 動態適配工況” 實現 —— 既要避免干擾導致精度偏移，也要防止過度抗干擾設計（如冗余濾波）引發控制延遲或響應滯后。以下是具體實現路徑，涵蓋硬件設計、軟件算法、安裝調試三大維度：
一、先 “精準識別干擾源”：明確平衡的靶向目標
干擾是精度失衡的根源，需先分類定位干擾類型，才能針對性設計防護方案，避免盲目疊加抗干擾措施導致精度損耗。減速機系統常見干擾源及對精度的影響如下：
干擾類型具體來源對控制精度的影響
電磁干擾（EMI）變頻器、電機、高壓設備的輻射；電源線 / 信號線的傳導干擾傳感器（如編碼器、扭矩傳感器）信號失真，導致速度 / 位置檢測誤差；控制器（PLC/DCS）指令誤觸發，引發輸出扭矩波動。
機械干擾負載沖擊（如啟停、過載）；基礎振動；齒輪嚙合間隙波動傳動系統共振，導致位置控制超調；軸系跳動引發編碼器計數偏差，速度控制失準。
環境干擾溫度漂移（高溫導致元件參數變化）；濕度 / 粉塵導致接觸不良控制器、驅動器的電子元件性能漂移（如電容容量變化）；傳感器接線端子氧化，信號傳輸不穩定。
信號干擾模擬量信號（如 4-20mA）的衰減；數字信號（如脈沖）的丟包速度指令信號失真，導致減速機輸出轉速偏差；位置反饋丟包，引發定位誤差累積。
二、硬件層：“隔離干擾 + 穩定信號”，為精度打基礎
硬件是平衡的 “物理屏障”，需通過干擾隔離、信號優化、結構加固，在阻斷干擾的同時，確保控制信號和反饋信號的完整性，避免因硬件設計缺陷導致 “抗干擾” 與 “精度” 顧此失彼。
1. 電磁干擾（EMI）防護：阻斷傳導與輻射路徑
電磁干擾是電氣控制系統的主要威脅，需采用 “屏蔽 + 濾波 + 接地” 三重防護，且避免防護措施引入信號延遲：
屏蔽隔離：
信號線纜：編碼器、扭矩傳感器等高精度反饋線，采用雙絞屏蔽線（絞距≤10mm，減少輻射干擾），屏蔽層單端接地（接地電阻≤4Ω，避免形成地環流引入新干擾）；強電電纜（如電機電源線）與信號線分開敷設（間距≥30cm，交叉時垂直交叉），防止傳導干擾。
設備外殼：控制器、驅動器采用金屬外殼，外殼接地（與接地網單點連接），形成電磁屏蔽；減速機本體若帶電氣元件（如溫度傳感器），其接線盒需做 EMC 防護（內置金屬屏蔽層）。
濾波抑制：
電源端：在控制器、驅動器的電源輸入端加裝EMC 濾波器（根據干擾頻率選擇，如 10kHz-30MHz 頻段），抑制電網中的傳導干擾；減速機電機若為變頻驅動，需在變頻器輸出端加裝dv/dt 濾波器，減少高頻輻射對附近傳感器的影響。
信號端：模擬量信號（如速度指令）采用信號隔離器（光電隔離或磁隔離），阻斷地電位差導致的干擾；數字量信號（如脈沖信號）加裝終端電阻（如編碼器信號端并聯 120Ω 電阻），減少信號反射導致的精度偏差。
接地設計：采用 “單點接地 + 分類接地”，避免地環流干擾：
控制地（控制器、傳感器）：單獨接地，接地電阻≤1Ω；
動力地（電機、變頻器）：單獨接地，接地電阻≤4Ω；
保護地（設備外殼）：與接地網連接，接地電阻≤10Ω；
禁止控制地與動力地共用接地線（避免電機啟動時的大電流干擾控制信號）。
2. 機械干擾防護：減少振動與沖擊對精度的影響
機械干擾會直接破壞減速機的傳動精度（如齒輪嚙合間隙變化、軸系偏移），需通過 “隔離振動 + 優化傳動” 平衡抗干擾與精度：
振動隔離：
基礎安裝：減速機與電機、工作機的基礎采用減震墊（如橡膠減震墊、彈簧減震器，根據振動頻率選擇剛度），減少外部振動（如車間設備振動）傳遞至減速機；若振動較大，可采用 “獨立混凝土基礎”（與其他設備基礎分開，厚度≥300mm）。
軸系連接：采用柔性聯軸器（如膜片聯軸器、彈性柱銷聯軸器），而非剛性聯軸器 —— 柔性聯軸器可補償輕微的同軸度偏差，吸收負載沖擊（如啟停時的扭矩波動），避免沖擊載荷導致齒輪磨損加劇，同時減少振動傳遞至編碼器（防止編碼器計數偏差）。
傳動精度加固：
齒輪副：中硬齒面齒輪需保證嚙合精度（如齒側間隙控制在 0.1-0.2mm，根據負載調整），必要時采用 “齒面修形”（如鼓形修形），減少嚙合沖擊導致的振動；
軸承選型：高速軸采用角接觸球軸承（承受徑向 + 軸向載荷，精度等級 P5），低速軸采用調心滾子軸承（補償軸系變形），確保軸系旋轉精度，避免軸承游隙過大導致的位置誤差。
3. 環境干擾防護：穩定元件工況，避免精度漂移
環境因素（溫度、濕度、粉塵）會導致元件性能退化，需通過 “密封 + 溫控” 維持穩定工況：
密封防護：減速機本體采用IP65 及以上防護等級（軸端用雙唇骨架油封，接線盒用密封圈），防止粉塵、油污進入齒輪箱（導致潤滑失效，精度下降）；傳感器（如編碼器）選用防油、防塵型（如 IP67），避免接線端子氧化。
溫度控制：
高溫環境：減速機加裝強制散熱裝置（如風扇、散熱片），或選用耐溫型潤滑油（如合成齒輪油，適用溫度 - 20℃~120℃）；控制器、驅動器安裝在通風良好的柜體中，柜體加裝散熱風扇（當柜內溫度≥40℃時啟動），避免元件因高溫導致參數漂移（如 PLC 的模擬量模塊精度下降）。
低溫環境：啟動前對減速機進行預熱（如電加熱帶加熱潤滑油至 10℃以上），避免潤滑油粘度增大導致啟動扭矩過大，影響速度控制精度。
三、軟件層：“智能濾波 + 動態補償”，平衡抗干擾與響應速度
硬件防護無法完全消除干擾，需通過軟件算法 “剔除干擾信號 + 補償精度偏差”，避免過度濾波導致控制延遲（影響精度），或響應過快導致干擾被放大。
1. 干擾信號濾波：精準剔除噪聲，保留有效信號
針對不同類型的干擾信號，選擇 “低延遲 + 高濾波效果” 的算法，避免濾波對精度的損耗：
數字信號濾波（如編碼器脈沖信號）：
采用 “滑動平均濾波”（取最近 5-10 個脈沖的平均值，窗口大小可動態調整），剔除偶然的脈沖丟包或干擾脈沖；若干擾頻繁，疊加 “限幅濾波”（當相鄰兩次脈沖差值超過設定閾值時，判定為干擾并剔除），確保速度 / 位置反饋的穩定性。
避免使用 “卡爾曼濾波”（雖精度高，但計算量大，可能導致控制延遲），除非系統對精度要求極高（如伺服減速機定位精度≤0.01mm）。
模擬量信號濾波（如扭矩傳感器、溫度傳感器信號）：
采用 “一階 RC 數字濾波”（時間常數 τ=0.1-0.5s），平滑信號波動（如負載波動導致的扭矩信號噪聲）；若信號存在周期性干擾（如 50Hz 電網干擾），疊加 “陷波濾波”（針對性濾除 50Hz 頻率成分），避免干擾導致扭矩控制偏差。
2. 精度偏差補償：動態修正干擾導致的誤差
通過軟件算法補償干擾引發的精度偏移，實現 “抗干擾” 與 “精度” 的主動平衡：
負載擾動補償：若減速機負載波動較大（如輸送物料時的重量變化），在控制器中加入 “前饋控制”—— 根據負載傳感器的實時反饋，提前調整電機輸出扭矩，抵消負載擾動對速度精度的影響（例如：負載增加時，提前增大扭矩，避免速度下降）
溫度漂移補償：若環境溫度變化導致減速機輸出效率變化（如高溫導致潤滑油粘度下降，傳動效率降低），通過溫度傳感器采集實時溫度，在軟件中建立 “溫度 - 效率補償模型”—— 根據溫度偏差修正速度指令（例如：溫度升高 10℃，效率下降 5%，則將速度指令提高 5%，確保實際輸出速度符合要求）。
間隙補償：減速機齒輪副存在齒側間隙（干擾會導致間隙波動），在位置控制中加入 “反向間隙補償”—— 通過編碼器記錄反向運動時的間隙值（如反向轉動時，電機轉動 0.5° 后，減速機輸出軸才開始轉動，即間隙為 0.5°），在后續控制中，當電機反向時，提前輸出 0.5° 的補償轉角，抵消間隙導致的位置誤差。
3. 控制參數優化：避免 “過響應” 或 “欠響應”
通過調整控制器的核心參數（如 PID 參數），平衡 “抗干擾穩定性” 與 “精度響應速度”：
PID 參數整定：
比例系數（P）：過大易導致系統震蕩（抗干擾性差），過小則響應緩慢（精度偏差大），需根據負載特性調整（如重載系統 P 值取小，輕載系統 P 值取大）；
積分系數（I）：用于消除靜態誤差（如負載穩定時的速度偏差），但過大易導致超調（干擾時波動大），可采用 “積分分離 PID”（當偏差較大時，關閉積分；偏差較小時，開啟積分），兼顧精度與抗干擾；
微分系數（D）：用于抑制動態干擾（如負載沖擊），但過大易放大高頻噪聲（影響精度），可采用 “不完全微分 PID”（通過 RC 濾波平滑微分信號），減少噪聲影響。
動態參數切換：針對不同工況（如啟動、穩定運行、制動），預設多組 PID 參數 —— 啟動時采用 “高響應參數”（快速達到目標速度，避免啟動延遲），穩定運行時采用 “高穩定參數”（抑制干擾，維持精度），制動時采用 “低沖擊參數”（避免負載沖擊導致的精度偏移）。
四、調試與運維層：“動態監測 + 持續優化”，維持長期平衡
控制精度與抗干擾性的平衡不是 “一次性設計”，需通過調試驗證和運維監測，持續優化方案，避免工況變化導致平衡失效
1. 調試階段：模擬干擾場景，驗證平衡效果
干擾模擬測試：
電磁干擾測試：在系統附近啟動變頻器、高壓電機等干擾源，用示波器監測編碼器、傳感器的信號波形，觀察是否存在失真；同時記錄減速機的速度 / 位置誤差，若誤差超過允許范圍（如速度誤差≤0.5%），則優化屏蔽、濾波措施（如更換更高等級的 EMC 濾波器）。
機械干擾測試：通過振動臺模擬基礎振動（頻率 10-100Hz），或人為施加負載沖擊（如突然增加 50% 負載），監測減速機的輸出精度變化，若精度偏差增大，調整減震措施（如更換剛度更大的減震墊）或優化間隙補償參數。
精度 - 抗干擾平衡驗證：
繪制 “干擾強度 - 精度誤差” 曲線：逐步增加干擾強度（如增大電磁干擾源功率），記錄對應的精度誤差，找到 “誤差允許范圍內的Z大干擾強度”（即系統的抗干擾冗余）；
調整控制參數：若在最大干擾強度下，精度誤差仍超標，優化 PID 參數或濾波算法（如增大微分系數抑制動態干擾），直至誤差符合要求（如定位精度≤0.1mm，速度精度≤0.3%）。
2. 運維階段：實時監測，及時修正失衡
多維度監測：在系統中加裝 “狀態監測模塊”，實時采集以下數據：
電氣參數：控制器輸入 / 輸出信號幅值、頻率，電機電流波動；
機械參數：減速機振動加速度（≤1.5m/s2）、軸承溫度（≤80℃）、輸出軸位置誤差；
環境參數：環境溫度、濕度、粉塵濃度；
當監測數據超出閾值（如振動加速度突然增大至 2m/s2），觸發報警，排查干擾源（如是否有新的電磁設備接入電網，或基礎減震墊老化）。
定期校準與優化：
每 3-6 個月校準傳感器（如編碼器、扭矩傳感器），避免元件老化導致的精度偏差；
每 1 年根據監測數據優化控制參數（如負載特性變化后，調整 PID 參數或間隙補償值），確保 “抗干擾性” 與 “控制精度” 的平衡適應工況變化。
五、核心平衡原則總結
“干擾源優先” 原則：先定位干擾類型（電磁 / 機械 / 環境），再針對性設計防護措施，避免盲目疊加抗干擾方案（如無需為無電磁干擾的場景加裝 EMC 濾波器，避免增加成本和信號延遲）；
“硬件為主，軟件為輔” 原則：硬件防護（屏蔽、濾波、減震）是基礎，軟件算法（濾波、補償）是補充，避免過度依賴軟件濾波導致控制延遲；
“動態適配” 原則：根據工況變化（負載、環境、干擾強度）調整控制策略（如 PID 參數、補償模型），避免 “一刀切” 的設計導致平衡失效；
“精度冗余” 原則：控制精度設計需預留 10%-20% 的冗余（如需求精度為 0.1mm，設計目標為 0.08mm），抵御不可預見的干擾導致的精度損耗。
通過以上方法，可在阻斷干擾的同時，Z大限度保留控制精度，實現減速機控制系統 “抗干擾穩定” 與 “高精度響應” 的長期平衡。
