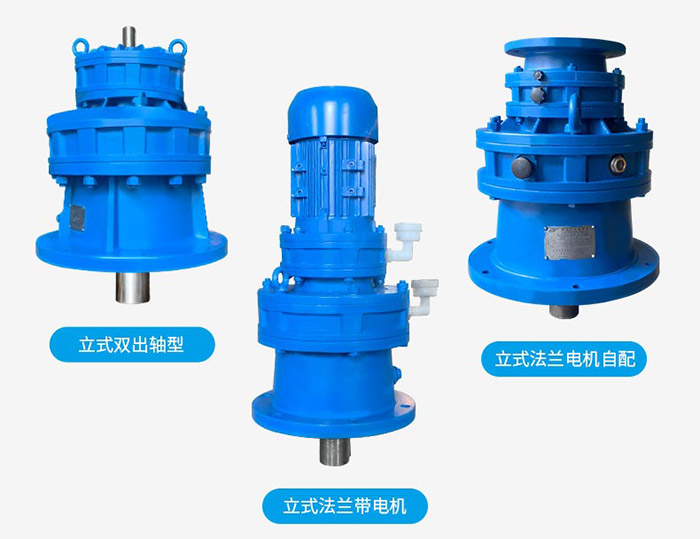

擺線減速機（全稱 “擺線針輪減速機”）具有傳動比大、體積小、承載能力強的特點，其安裝與調試的核心是保證軸系對中精度、確保潤滑可靠、避免附加載荷，否則易導致異響、振動、軸承損壞甚至整機失效。以下是基于工業標準和實操經驗的詳細安裝調試流程，覆蓋 “前期準備→核心安裝→空載調試→負載調試→維護驗證” 全環節，適用于常見的臥式、立式擺線減速機。
一、安裝前的準備工作（關鍵前提，避免返工）
安裝前需完成環境檢查、配件核對和工具準備，消除潛在風險：
1. 環境與基礎準備
安裝環境：確保安裝區域無粉塵、腐蝕性氣體、積水，溫度控制在 - 10℃~40℃（高溫環境需額外加裝散熱裝置）；若為戶外或潮濕環境，需對減速機殼體做防水密封處理（如加裝防雨罩、涂抹防銹漆）。
基礎要求：
底座基礎需采用混凝土或鋼結構，強度需滿足減速機額定載荷的 1.5 倍以上（避免運行時基礎變形）；
基礎表面需平整，水平度誤差≤0.1mm/m（用水平儀檢測），若基礎不平整，需通過墊片（金屬墊片，禁止用橡膠墊）找平，嚴禁強行壓平殼體。
2. 配件與狀態檢查
零件核對：開箱后檢查減速機主體、輸入 / 輸出法蘭、電機（若配套）、密封件（O 型圈、油封）、緊固螺栓、潤滑油（部分機型出廠帶油，需確認油位）是否齊全，對照裝箱單排查缺件或損壞（如擺線輪、針齒是否有裂紋，軸承是否卡滯）。
關鍵部件檢測：
手動轉動輸入軸 / 輸出軸，應無卡滯、異響，轉動阻力均勻（若有卡死，可能是運輸中內部零件移位，需拆解檢查）；
檢查輸入 / 輸出軸的同軸度：用百分表測量軸端徑向跳動，誤差需≤0.05mm（超差會導致對中困難）；
密封件檢查：確認油封唇口無破損、O 型圈無老化，若存放超過 6 個月，需更換新密封件（防止漏油）。
3. 工具準備
需準備精準工具（避免用普通工具導致精度偏差）：
測量工具：水平儀（精度 0.02mm/m）、百分表（帶磁力表座）、卷尺、塞尺（0.02-1mm）；
安裝工具：扭矩扳手（按螺栓規格匹配，如 M12 螺栓對應 45-55N?m 扭矩）、套筒扳手、銅錘（避免敲擊損傷軸端）、吊裝工具（若減速機重量＞50kg，需用行車或叉車，吊裝點需選殼體專用吊耳，禁止吊軸端）。
二、核心安裝步驟（按順序執行，重點控制對中精度）
擺線減速機的安裝需遵循 “先固定底座→再連輸入軸→后連輸出軸” 的順序，核心是避免輸入 / 輸出軸承受額外徑向力或軸向力。
1. 底座固定（確保整機穩定，無應力變形）
將減速機放置在基礎上，初步對齊安裝孔，在底座下方墊入金屬調整墊片（厚度 0.1-2mm，數量不超過 3 片 / 點，防止墊片變形）；
用水平儀檢測減速機殼體的縱向（輸入 - 輸出軸方向）和橫向水平度，通過增減墊片調整，確保水平度誤差≤0.1mm/m；
按對角線順序擰緊底座緊固螺栓（螺栓需涂抹防松膠，如樂泰 243），扭矩按螺栓規格執行（參考：M10 螺栓 30-35N?m，M16 螺栓 80-90N?m），嚴禁一次性擰緊單顆螺栓（防止殼體變形）；
再次用水平儀復核水平度，若偏差超差，需松開螺栓重新調整，直至合格。
2. 輸入軸與電機（或原動機）連接（關鍵：軸系對中）
輸入軸連接的核心是保證減速機輸入軸與電機軸的同軸度，若對中偏差＞0.1mm，會導致軸承過熱、聯軸器損壞甚至擺線輪磨損。
步驟 1：聯軸器選型與安裝
優先選用彈性聯軸器（如梅花聯軸器、彈性柱銷聯軸器），允許少量對中偏差（徑向≤0.1mm，角向≤0.5°），禁止用剛性聯軸器（無補償能力，易傳遞附加力）；
聯軸器分別加熱（油溫 80-100℃，禁止用明火加熱）后套裝在電機軸和減速機輸入軸上，冷卻后用頂絲（或鍵連接）固定，確保無軸向竄動。
步驟 2：精準對中（分 “徑向對中” 和 “角向對中”）
將百分表固定在電機聯軸器上，表頭指向減速機聯軸器外圓（測徑向偏差），緩慢轉動電機軸，記錄百分表在 0°、90°、180°、270° 四個位置的讀數，要求最大徑向偏差≤0.08mm；
再將百分表表頭指向聯軸器端面（測角向偏差），同樣轉動軸系，記錄四個位置的讀數，要求最大角向偏差≤0.05mm/m；
若偏差超差，通過調整電機底座的墊片（徑向偏差調左右墊片，角向偏差調前后墊片）修正，反復測量直至合格；
擰緊電機底座螺栓，再次復核對中精度（螺栓擰緊后可能產生微小位移，需確認）。
3. 輸出軸與負載（如齒輪、鏈輪、絲杠）連接（避免附加載荷）
輸出軸連接需注意禁止用錘子直接敲擊軸端（防止內部針齒、擺線輪損壞），且負載的徑向力需≤減速機輸出軸的允許徑向載荷（參考產品手冊，如 1.5kW 減速機通常允許徑向力≤5kN）。
若負載為法蘭連接（如輸出法蘭接工作機）：
清理輸出法蘭與負載法蘭的結合面，確保無毛刺、雜物（防止結合面不平整導致附加力矩）；
用定位銷（若有）定位法蘭，再按對角線順序擰緊法蘭螺栓，扭矩按手冊要求（如 M8 螺栓 18-22N?m），避免螺栓過緊導致法蘭變形；
若負載為軸套連接（如輸出軸裝鏈輪）：
軸套與輸出軸需為過渡配合（如 H7/k6），若過盈量較大，可將軸套加熱至 80-100℃后套裝，禁止強行壓裝；
套裝后用鍵連接固定，確保軸套無軸向竄動，且鏈輪 / 齒輪的端面跳動≤0.1mm（用百分表檢測）。
4. 輔助部件安裝（密封、透氣帽、放油閥）
密封件安裝：在輸入 / 輸出軸的油封座處涂抹少量潤滑脂（與減速機潤滑油同型號），將油封唇口朝向殼體內側壓入，確保油封與軸的配合間隙≤0.03mm（防止漏油）；
透氣帽安裝：擰下減速機頂部的螺塞，更換為透氣帽（若不裝透氣帽，運行時殼體內壓力升高，會導致油封漏油），確保透氣孔通暢（無堵塞）；
放油閥安裝：在減速機底部的放油口安裝球閥（便于后期換油），密封處纏繞生料帶（或涂抹密封膠），防止漏油。
三、潤滑系統檢查（決定使用壽命，不可忽視）
擺線減速機依賴潤滑油實現齒輪、軸承的潤滑和散熱，潤滑不當是導致早期失效的主要原因之一。
1. 油品選型（嚴格按手冊要求）
常用油品：工業閉式齒輪油，粘度需根據環境溫度選擇：
環境溫度 - 10℃~20℃：選 N46 號齒輪油；
環境溫度 20℃~40℃：選 N68 號齒輪油；
立式擺線減速機（油位較低，潤滑條件差）：需選極壓型齒輪油（如 L-CKC68），增強承載能力。
禁止混用不同品牌、不同型號的潤滑油（會導致油品變質，失去潤滑效果）。
2. 油位檢查與加注
首次加油：減速機出廠時通常無油（或僅少量防銹油），需從頂部加油口加注潤滑油，直至油位達到油標刻度的 1/2~2/3 處（臥式機型）或 “油標上限”（立式機型，油位需覆蓋較下方軸承）；
油位檢測：加油后靜置 10 分鐘（讓油液充分流入殼體底部），用油標或油尺檢查，若油位過低，會導致潤滑不足；過高則會增加攪油阻力，導致溫升過高。
四、調試流程（分 “空載調試→負載調試”，逐步驗證）
調試需循序漸進，先排除空載故障，再加載驗證，避免直接滿載導致損壞。
1. 空載調試（核心：檢查轉向、異響、溫升）
轉向確認：
斷開負載連接（僅保留電機與減速機連接），點動電機，觀察減速機輸出軸轉向是否與負載要求一致（若反向，需調整電機電源相序）；
確認轉向正確后，連續空載運行 30 分鐘，期間禁止觸摸旋轉部件（如聯軸器、輸出軸）。
運行狀態檢查：
異響：運行時應無明顯 “咔咔”（齒輪嚙合不良）、“嗡嗡”（軸承損壞）或 “摩擦聲”（密封件過緊），若有異響，需停機檢查；
若為 “咔咔聲”：可能是輸入軸對中偏差過大，需重新對中；
若為 “嗡嗡聲”：可能是軸承缺油或損壞，需檢查油位或拆解軸承；
溫升：用紅外測溫儀檢測殼體溫度（重點測軸承座、輸入 / 輸出軸端），空載運行 30 分鐘后，溫升應≤30℃（即殼體溫度≤環境溫度 + 30℃，最高不超過 70℃），若溫升過高，需排查油位（過高 / 過低）、對中偏差或軸承卡滯；
漏油：檢查油封、法蘭結合面、放油閥處是否有漏油，若有輕微滲油，可繼續運行 1 小時（磨合后可能消失），若持續漏油，需更換密封件或重新擰緊螺栓。
2. 負載調試（核心：逐步加載，驗證承載能力）
空載調試合格后，連接負載，按 “25% 額定負載→50%→75%→100%” 的順序逐步加載，每個負載等級運行 1 小時，觀察以下參數：
振動：用測振儀檢測殼體振動速度，應≤1.12mm/s（符合 GB/T 10095 標準），若振動過大，需檢查負載對中精度或基礎剛性；
電流：監測電機電流，滿載時電流應≤電機額定電流的 1.1 倍，若電流超標，可能是負載過載或減速機內部卡滯，需停機排查；
溫升：滿載運行 1 小時后，殼體最高溫度應≤80℃，軸承座溫度≤90℃，若溫升超差，需檢查潤滑油是否變質（如發黑、有雜質）或負載是否超出額定扭矩；
漏油：負載運行時，殼體內壓力升高，需再次檢查密封處是否漏油，若漏油加劇，需更換油封并確保透氣帽通暢。
3. 連續運行驗證
負載調試合格后，按 100% 額定負載連續運行 8 小時，期間每 2 小時記錄一次溫度、電流、振動參數，若所有參數穩定（無明顯波動），且無異響、漏油，說明安裝調試合格。
五、常見故障與排查（調試中快速定位問題）
故障現象可能原因排查與解決方法
空載運行有異響：
1. 輸入軸對中偏差過大；
2. 軸承缺油；
3. 擺線輪與針齒嚙合不良
1. 重新用百分表對中輸入軸；
2. 檢查油位，補充潤滑油；
3. 拆解檢查擺線輪是否磨損，針齒是否松動。
溫升過高（＞80℃）
1. 油位過低 / 過高；
2. 油品型號錯誤；
3. 負載過載
1. 調整油位至標準刻度；
2. 更換符合要求的潤滑油；
3. 檢測負載扭矩，確保≤額定扭矩
輸出軸漏油：
1. 油封唇口損壞；
2. 軸端磨損（有劃痕）；
3. 透氣帽堵塞
1. 更換新油封，安裝時涂抹潤滑脂；
2. 軸端輕微劃痕可打磨修復，嚴重時需換軸；
3. 清理透氣帽，確保通暢
負載運行時振動大：
1. 輸出軸與負載對中偏差；
2. 基礎不牢固；
3. 負載不平衡
1. 用百分表校正輸出軸對中精度；
2. 加固基礎，增加墊片減少變形；
3. 平衡負載（如加裝平衡塊）
六、后期維護建議（延長使用壽命）
定期換油：首次運行 100 小時后需更換新油（清除磨合期產生的金屬碎屑），之后每 2000 小時（或 1 年）換油一次，換油時需徹底放空舊油（打開放油閥，傾斜殼體確保舊油排凈）；
日常檢查：每周檢查油位、漏油情況，每月檢查螺栓緊固狀態（防止松動導致對中偏差）；
停機保護：若長期停機（超過 1 個月），需空載運行 10 分鐘（讓油液循環潤滑），并在軸端涂抹防銹油，防止生銹。
通過以上步驟，可確保擺線減速機安裝精度達標、運行穩定，有效避免因安裝不當導致的早期故障，延長整機使用壽命。若調試中遇到復雜問題（如內部零件損壞），建議聯系廠家技術人員，避免自行拆解（擺線輪、針齒的安裝精度要求極高，拆解后難以恢復）。
